Tête de câble 224 paires NEXANS

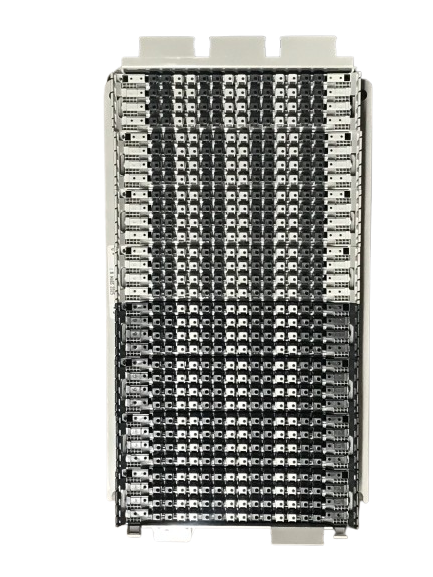

La tête de câble 224 paires TSRP NEXANS
Tête de Sous-Répartition fiabilisée base 7
• Brassage sur blocs de raccordement 28 paires
• Utilisation en environnement humide et salin
• Installation rapide des câbles à distribuer en face arrière
• Exploitation aisée sans outil avec poussoirs en face avant Application TSRP 224 paires : La TSRP permet le brassage en face avant entre des câbles multipaires transport et distribution raccordés en face arrière. Elle s’intègre dans les armoires de SR (Sous-Répartition) et les coffrets SRI et SRE. DESCRIPTION: LA TSRP permet un raccordement fiabilisé par blocs de 28 paires sur Contacts Auto-Dénudant CADs entre : ➔ 28 paires en face arrière ➔ 28 paires en face avant (poussoirs) Elle est composée de : ➔ 1 châssis plastique équipé de : ➔ 1 bornier de masse ➔ 2 portes-étiquettes ➔ Repérages et accessoires ➔ N Blocs TSRP de 28 paires ➔ 8-N Caches TSRP ➔ N Lot de 4 capots graissés A l’installation, le raccordement s’effectue en 3 temps : Préparation du câble multipaires dans le châssis TSRP avec kit d’étanchéité (non fourni, voir accessoires) : Raccordement de haut en bas du
câble multipaires en face arrière des
blocs 28 paires avec outil de câblage
OSA2/3 : Fiabilisation du câblage arrière par ajout des capots graissés à l’arrière des blocs et pression sur les pistons : Après retournement, le brassage entre les blocs s’effectue ensuite directement en face avant par insertion de jarretières dans les canaux passe-fils et utilisation des poussoirs.
Cette technologie de raccordement
permet un câblage rapide et fiable sans outil pour des fils de Ø 0,4 à 0,6mm. La coupure est réalisable en levant le poussoir.
